5.18 Feedback Pair

5.18 Feedback Pair  [menuju akhir]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

5. Video

6. Example&Problem

7. Pilihan Ganda

8. Download File

1. Tujuan [kembali]

   1.Memahami cara kerja dari sebuah rangkaian pasangan umpan balik

   2.Mampu menjelaskan hubungan yang terjadi antara Transistor NPN - PNP

2. Alat dan Bahan [kembali]

Alat dan Bahan

1. Transistor NPN



transistor npn merupakan komponen elektronika yang terdiri dari dua semikonduktor tipe-n yang mengapit semikonduktor tipe-p.

2. Tansistor PNP

transistor npn merupakan komponen elektronika yang terdiri dari dua semikonduktor tipe-p yang mengapit semikonduktor tipe-n.

3. Kapasitor



Kapasitor atau kondensator adalah komponen listrik yang digunakan untuk menyimpan muatan listrik.Fungsi utama kapasitor adalah untuk menyimpan muatan listrik.

4. Resistor



Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik.

3. Dasar Teori [kembali]

5.18 PASANGAN UMPAN BALIK

Sambungan pasangan umpan balik adalah sirkuit transistor dua yang beroperasi seperti rangkaian Darlington. Perhatikan bahwa pasangan umpan balik menggunakan transistor PNP yang mengendarai transistor NPN, kedua perangkat yang bertindak sangat efektif seperti satu transistor PNP.

Menghasilkan karakteristik terminal yang sangat mirip dengan konfigurasi pengecil emitor. Aplikasi yang khas  menggunakan koneksi  Darlington dan umpan balik untuk memberikan operasi transistor pelengkap. Jaringan praktis yang menggunakan pasangan umpan balik disediakan untuk penyelidikan.

DC Bias

Keuntungan Saat Ini

Penguatan Tegangan

Impedansi Keluaran

4. Percobaan [kembali]

Bentuk Rangkaian terkait pembahasan tersebut adalah sebagai berikut

5. Video [kembali]

6. Example&Problem [kembali]

    Beberapa contoh soal dan permasalahan dalam pasangan umpan balik:

   1.

   Carilah nilai Impedansi Keluaran dari rangkaian berikut jika diketahui re1=41,73ohm dan beta2=180

Jawab :  dengan menggunakan rumus umum didapatkan



   2.Hitunglah kenaikan tegangan yang terjadi pada rangkaian berikut berdasarkan hasil contoh nomor 1 dan beta2Rc adalah 75ohm

Jawab :

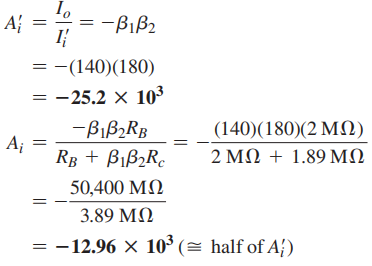

   3.Hitunglah keuntungan saat ini ketika beta1=140,beta 2=180 Rb=2 MegaOhm dan Rc=75 ohm

Jawab :

7. Pilihan Ganda [kembali]

   1.Gambar dibawah ini merupakan salah satu contoh rangkaian dengan prinsip.....

A.Feedback Pair

B.Configuration Cascade

C.Double Transistor

D.Dinamo concept

E.Semiconductors

   2.Rocky sdang melamar pekerjaan untuk menjadi peneliti di sebuah perusahaan. Namun, ketika diberi sebuah rangkaian pasangan umpan balik. Ia melupakan dasar dari rangkaian tersebut, yaitu....

A.Rangkaian Listrik

B.Rangkaian Darlington

C.Teorema Northon

D.Analisa Mesh

E.Teorema Thevenin

   3.Pada rangkaian pasangan umpan balik terdapat sistem penguat. Dalam sistem penguat sinyal umpan balik dicampurkan dengan sinyal sumber sehingga bentuk keluaran dapat dicari dengan rumus:

A.xd=xs-xf=xi

B.Z0=re1/beta2

C.Ai'=I0/I1'

D.A=x0/xi

E.Vb1=Ib1Rb

8. Download File [kembali]

Download Video pengujian Rangkaian Klik disini

Download File HTML Klik disini

Download foto rangkaian 1 Klik disini

Download foto rangkaian 2 Klik disini
