1. Tujuan [Daftar]
- Dapat memahami penggunaan IC 8255 (Programmable Peripheral Interface) yang dihubungkan dengan decoder 74LS688
- Menerapkan penggunaan IC 8255 (Programmable Peripheral Interface) yang dihubungkan dengan decoder 74LS688 ke dalam aplikasi proteus
- Untuk dapat lebih memahami karakteristik Menerapkan penggunaan IC 8255 (Programmable Peripheral Interface) yang dihubungkan dengan decoder 74LS688 ke dalam aplikasi emu8086
2. Alat dan Bahan [Daftar]
1. PC/Laptop: Digunakan untuk menjalankan program.
4. LED: adalah perangkat semikonduktor yang menghasilkan cahaya ketika dialiri arus listrik. LED banyak digunakan dalam berbagai aplikasi elektronik karena efisiensinya yang tinggi dan daya tahan yang lama
6. PC-BUS: adalah jalur atau antarmuka komunikasi yang digunakan oleh berbagai komponen dalam sistem komputer untuk bertukar data, sinyal kontrol, dan alamat
7. Switch: perangkat elektronik yang digunakan untuk menghubungkan atau memutuskan aliran listrik dalam suatu rangkaian
8. DIP Switch: adalah rangkaian switch kecil yang umumnya digunakan untuk mengonfigurasi perangkat elektronik
2. IC 8255: adalah sebuah chip yang digunakan untuk menghubungkan mikroprosesor dengan perangkat input/output (I/O) seperti keyboard, tampilan, dan perangkat lainnya
3. IC 74LS688(digunakan sebagai Decoder): sebuah 8-bit Magnitude Comparator yang digunakan untuk membandingkan dua data 8-bit. Fungsi utama dari IC ini adalah untuk memeriksa apakah dua nilai 8-bit yang diberikan pada inputnya sama atau tidak
5. Resistor: komponen elektronik pasif yang digunakan untuk membatasi atau mengatur arus listrik dalam suatu rangkaian
6. PC-BUS: adalah jalur atau antarmuka komunikasi yang digunakan oleh berbagai komponen dalam sistem komputer untuk bertukar data, sinyal kontrol, dan alamat
7. Switch: perangkat elektronik yang digunakan untuk menghubungkan atau memutuskan aliran listrik dalam suatu rangkaian
8. DIP Switch: adalah rangkaian switch kecil yang umumnya digunakan untuk mengonfigurasi perangkat elektronik
3. Dasar Teori [Daftar]
Slot ISA Suatu tempat piranti tambahan yang dipasang pada komputer sehingga pada motherboard disediakan tempat yang bisa digunakan untuk memasang piranti tersebut. Ada 2 macam slot yaitu ISA dan PCI yang kegunaannya disesuaikan dengan piranti yang akan dipasang. Fungsi pin-pin pada slot ISA IBM PC a. D0 – D7 (Data 0 – Data 7): Data bus uP8088, 8 bit, bidirectional.
PPI 8255 memiliki 24 buah pin I/O yang terbagi dalam 3 buah port yang bisa diprogram secara individual dalam dua group dan 3 buah mode operasi. Group A yang meliputi port A (8 bit) dan port C upper (4 bit) sedangkan group B terdiri dari port B (8 bit) dan port C lower (4 bit). Konfigurasi pin PPI 8255 dapat dilihat pada gambar 2.1.
Gambar 2.1 IC 8255 (Programmable Peripheral Interface)
fungsi pin-pin PPI 8255 adalah:
1. D0 – D7 berfungsi sebagai data bus 3 state 2 arah yang dihubungkan ke data bus sistem komputer.
2. Chip Select (CS) aktif rendah yang berfungsi untuk mengaktifkan PPI 8255.
3. Read (RD) aktif rendah yang berfungsi untuk menandakan bahwa CPU akan membaca data dari PPI.
4. Write (WR) aktif rendah yang berfungsi mengizinkan CPU untuk menulis data ke dalam PPI.
5. Port Select (A0 dan A1). Pin ini digunakan untuk memilih port yang akan digunakan.
6. Reset yang berfungsi untuk me-reset seluruh port I/O menjadi input dengan kondisi high pada seluruh pin.
Dalam pengoperasian PPI, dapat dibedakan atas 3 mode operasi dasar yang dapat dipilih melalui software, yaitu :
a) Mode 0 (Basic I/O)
Konfigurasi operasi ini menyediakan operasi-operasi sederhana untuk input dan output bagi ketiga buah port yang ada. Tidak ada sinyal handshaking yang bisa diberikan ataupun diterima, melainkan data secara sederhana dikirim dan dibaca dari port.
b) Mode 1 (Basic I/O)
Konfigurasi operasi ini menyediakan fasilitas untuk transfer data I/O dari dan ke port tertentu dengan dilengkapi oleh sinyal handshaking. Dalam hal ini port A dan port B digunakan sebagai transfer data, sedangkan port C sebagai pembangkit sinyal handshaking.
c) Mode 2 (Strobed bidirectional I/O)
Konfigurasi operasi ini menyediakan fasilitas untuk komunikasi data 8-bit dua arah dengan peralatan luar. Tersedia sinyal-sinyal untuk handshaking dan interrupt dengan fungsi enable dan disable-nya.
Ketika PPI mendapat sinyal reset, maka semua port di-set menjadi mode input (ke 24 jalur menjadi high impedance). Setelah dilakukan inisialisasi pasa IC 8255 tersebut, maka port-port tersebut dapat berfungsi sebagai input atau output sesuai nilai CW. Inisialisasi pada IC 8255 dapat dilakukan dengan mengirimkan Control Word (CW) yang mempunyai format seperti gambar 2.2. Inisialisasi dilakukan untuk menentukan mode PPI sekaligus fungsi dari tiap port, apakah sebagai input atau output
Gambar 2.2 Format Penulisan Control Word
Contoh program inisialisasi adalah:
MOV AL, 10011001b
MOV DX,303h
OUT DX,AL
Maka dari inisilisasi ini dapat kita ketahui sesuai gambar 2.3.
Gambar 2.3 Penentuan port i/o dan mode operasi sesui
inisialisasi pada Control Word yang dimasukan
Gambar 2.4 IC Decoder 74LS688
Prinsip kerja dari IC Decoder 74LS688 adalah membandingkan input yang masuk pada P dan Q. IC akan aktif pada saat berlogika '0' dan mati saat berlogika '1'.
4. Percobaan [Daftar]

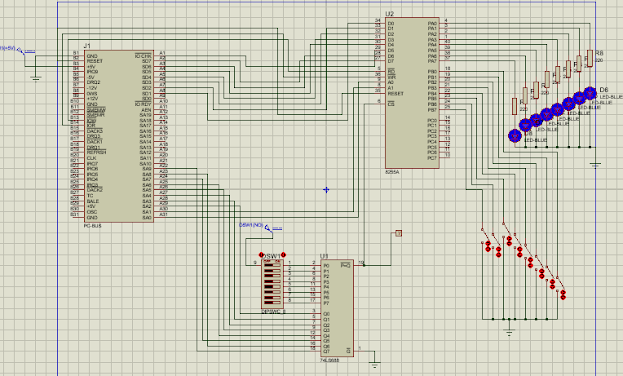

Gambar 3. Rangkaian PPI 8255 dengan decoder 74LS688
Prinsip kerjanya adalah membandingkan input switch yang diset secara hardware dengan membuat alamat yang akan dikirimkan oleh program sesuai alamat yang diset secara hardware. Misalnya, P0 s/d P7 diset menjadi 11100011 maka program dialamatkan ke Q0 s/d Q7 (A2 s/d A9) menjadi alamat 31CH sehingga alamat Port A = 31CH dan berturut-turut Port B = 31DH, Port C = 31EH dan Control Word = 31FH. Contoh program untuk rangkaian ini adalah, seperti listing program berikut dan hasil program–nya, diperlihatkan pada gambar 76. Program tersebut memakai rangkaian interface pada alamat 300H dengan semua port sebagai output yang terhubung ke led.
