Laporan Akhir Percobaan 2



[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Download File

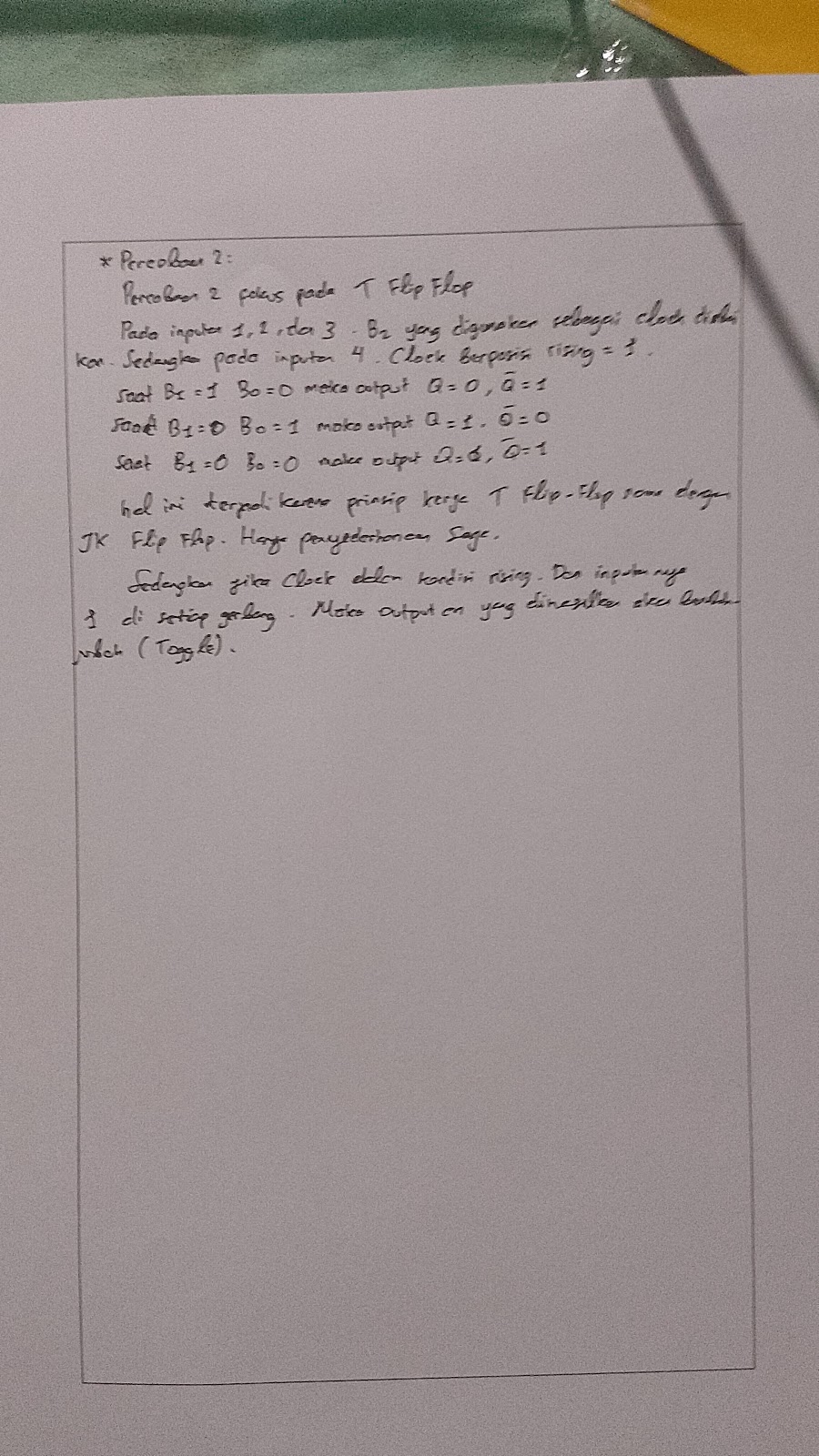

1. Jurnal[Kembali]

2. Alat dan Bahan[Kembali]



Gambar 1.1 Module D’Lorenzo

Gambar 1.2 Jumper

1.  Panel DL 2203C
2.  Panel DL 2203D
3.  Panel DL 2203S
4.  Jumper
5. Aplikasi Proteus

3. Rangkaian Simulasi[Kembali]

Rangkaian percobaan

4. Prinsip Kerja[Kembali]

Prinsip Kerja T Flip-Flop:

1. Input T Flip-Flop: T Flip-Flop adalah jenis flip-flop yang memiliki satu input utama, yaitu T (Toggle), dan dua output utama, yaitu Q dan Q̅ (komplemen dari Q).
2. Kondisi T Flip-Flop:
   • Jika input T = 0 saat clock aktif, output Q tidak berubah (tetap sama seperti sebelumnya).
   • Jika input T = 1 saat clock aktif, output Q akan berubah ke kondisi yang berlawanan (toggle), yaitu jika Q awalnya 0 maka akan berubah menjadi 1, dan sebaliknya.
3. Pengaturan Input: Pada gambar, input B0, B1, dan B2 diatur sebagai:
   • B0 = 0
   • B1 = 1
   • B2 = 0 Pengaturan ini menentukan keadaan awal dari rangkaian sebelum clock aktif.
4. Output (Q dan Q̅):
   • Output Q dan Q̅ akan mengikuti prinsip toggle, di mana nilai Q akan berubah setiap kali ada pulsa clock jika input T = 1.
   • Pada kondisi ini, ketika input T=1 (seperti yang ditentukan oleh B1=1), maka setiap ada sinyal clock yang masuk, output Q akan toggle antara 0 dan 1.

Alur Kerja Rangkaian:

• Saat rangkaian ini mendapatkan sinyal clock dengan T = 1, output Q akan berubah status dari 0 menjadi 1 atau sebaliknya, tergantung pada nilai sebelumnya.
• Jika input clock terus diberikan, maka output Q akan terus toggle di antara 0 dan 1, sedangkan Q̅ akan selalu menjadi kebalikan dari Q.



5. Video Rangkaian[Kembali]

6. Analisa[Kembali]

7. Download File[Kembali]

•

• Download video percobaan [di sini]
