Laporan Akhir Percobaan 1 Modul 3

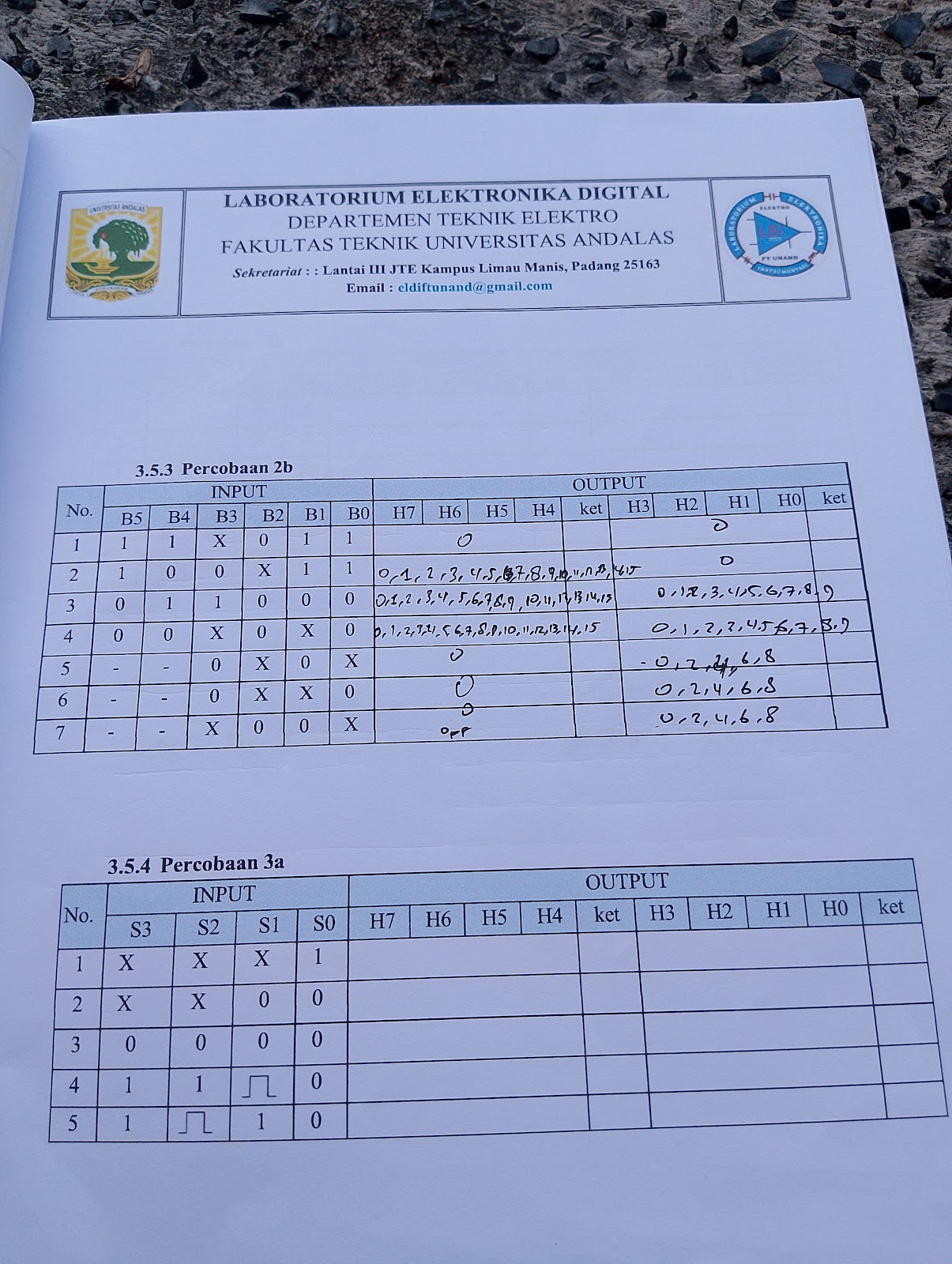

1. Jurnal[Kembali]





2. Alat dan Bahan[Kembali]


Gambar 1.1 Module D’Lorenzo


Gambar 1.2 Jumper

  1.  Panel DL 2203C
  2.  Panel DL 2203D
  3.  Panel DL 2203S
  4.  Jumper
  5. Aplikasi Proteus Bahan (proteus)

    a. IC 74LS112 (JK filp flop)

    Gambar 3. IC 74LS112


    b. Power DC

    Gambar 4. Power DC

    c. Switch (SW-SPDT)

    Gambar 5. Switch


    d. Logicprobe atau LED
    Gambar 5. Logic Probe

3. Rangkaian Simulasi[Kembali]



Rangkaian percobaan


4. Prinsip Kerja[Kembali]

IC yang Digunakan:Rangkaian ini terdiri dari empat komponen IC dengan pin masukan dan keluaran, diduga merupakan IC multiplexer (seperti 74153 atau 74151).

Setiap IC memiliki input data, select line (pemilih), dan output.

Input dan Output:Input dihubungkan ke saklar (mungkin untuk memberikan logika HIGH/LOW manual).

Output dari setiap IC terhubung ke lampu atau indikator.

Fungsi Rangkaian:Rangkaian ini kemungkinan bekerja sebagai multiplexer untuk memilih salah satu dari beberapa sinyal input berdasarkan logika pada jalur select (S0, S1, dll.).

Kombinasi select line akan menentukan data input mana yang diteruskan ke output masing-masing IC.

Kondisi Logika:Posisi saklar menentukan logika input (HIGH = 1 atau LOW = 0).Berdasarkan kombinasi select line, IC akan meneruskan salah satu input ke output.



5. Video Rangkaian[Kembali]

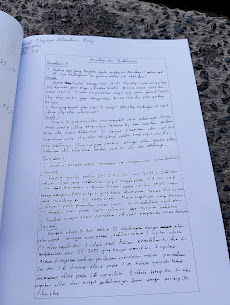

6. Analisa[Kembali]
