LA P2 Modul 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Prosedur

2. Hardware dan Diagram Blok

3. Rangkaian Simulasi dan Prinsip Kerja

4. Flowchart dan Listing Program

5. Video Demo

6. Kondisi

7. Video Simulasi

8. Download file

1. Prosedur [Kembali]

• Rangkai semua komponen pada motherboard sesuai dengan percobaan pada modul
• Buat program untuk Raspberry Pi Pico di Thonny IDE, sesuaikan konfigurasinya dengan rangkaian yang telah dibuat dan kondisi yang dipakai pada modul
• HUbungkan program dengan rangkaian yang telah dibuat
• Simulasikan rangkaian

2. Hardware dan Diagram Blok[Kembali]

1. Raspberry Pi Pico

2. Button

3. Buzzer

3. Rangkaian Simulasi dan Prinsip Kerja[Kembali]

Rangkaian Simulasi:

Prinsip Kerja:

1. Input dari Push Button

   • Terdapat dua push button (tombol hijau) yang berfungsi sebagai input ke Raspberry Pi Pico.

   • Ketika salah satu tombol ditekan, Raspberry Pi Pico akan mendeteksi sinyal input (HIGH atau LOW) melalui pin GPIO yang terhubung ke tombol.

2. Proses oleh Raspberry Pi Pico

   • Raspberry Pi Pico akan membaca status tombol yang ditekan.

   • Bergantung pada program yang diunggah ke mikrokontroler, Pico dapat menjalankan aksi tertentu, seperti mengaktifkan buzzer.

3. Output ke Buzzer

   • Jika kondisi tertentu terpenuhi (misalnya, tombol ditekan), Pico akan mengirimkan sinyal ke buzzer.

   • Buzzer kemudian akan berbunyi sebagai respon dari perintah tersebut.

Fungsi Rangkaian:

• Bisa digunakan sebagai alarm sederhana (misalnya, tekan tombol untuk menyalakan suara).

• Bisa juga sebagai indikator suara untuk sistem lainnya (misalnya, bunyi notifikasi ketika tombol ditekan).

4. Flowchart dan Listing Program[Kembali]

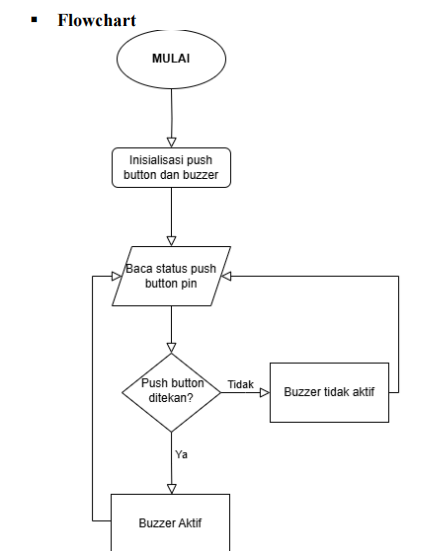

Flowchart:

Listing Program:

from machine import Pin

import utime

# Konfigurasi pin

BUZZER = Pin(12, Pin.OUT)

Button1= Pin(10, Pin.IN, Pin.PULL_UP)

Button2= Pin(7, Pin.IN, Pin.PULL_UP)

lastButton1State = True

lastButton2State = True

def buzz(duration):

 BUZZER.value(1) # Nyalakan buzzer

 utime.sleep_ms(duration)

 BUZZER.value(0) # Matikan buzzer

while True:

 Button1State = Button1.value()

 Button2State = Button2.value()

if Button1State == 0 and lastButton1State == 1:

 print("Tombol 1 Ditekan")

 buzz(100)

lastButton1State = Button1State

if Button2State == 0 and lastButton2State == 1:

 print("Tombol 2 Ditekan")

 buzz(100)

lastButton2State = Button2State

utime.sleep_ms(1) # Debounce sederhana

5. Kondisi[Kembali]

Buatlah Rangkaian seperti gambar percobaan 5

6. Video Simulasi[Kembali]

7. Download File[Kembali]

Rangkaian [download]

Video simulasi [download]

Datasheet Raspberry Pi Pico [Download]

Datasheet Push Button [Download]

Datasheet Resistor [Download]

Datasheet LED [Download]
